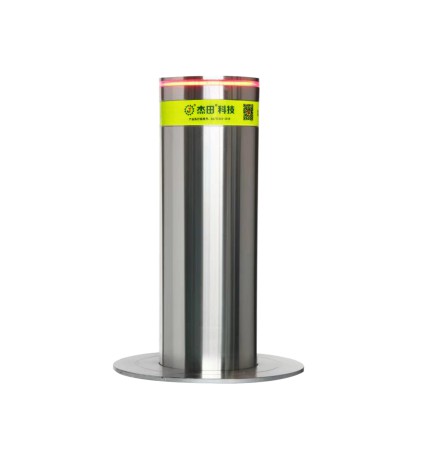

液壓升降柱安裝說明

使用前請仔細閱讀說安裝明書,并嚴格按照說明書要求安裝

閱讀后請妥善保管,以備日后查閱

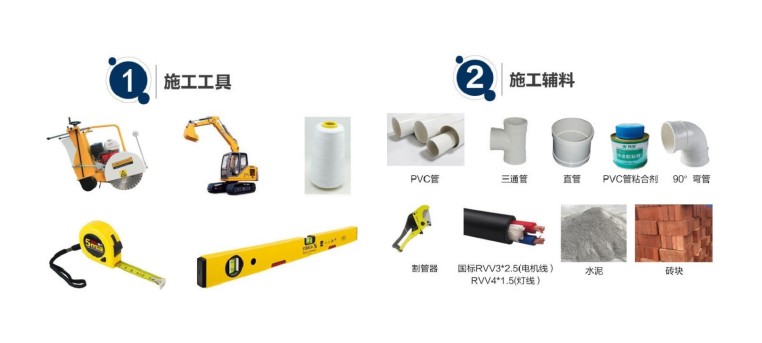

1、施工工具準備

2、施工注意事項

（1）挖掘預埋基礎前，請勘察現場確認地下是否有市政的公共設施及管道。

（2）確認安裝位置無礙后，方可破路施工。

（3）了解預埋基礎位置的地下土層材質。

（4）移除四周障礙物。

（5）施工現場用警戒線或警戒圍擋封閉。

3、施工步驟

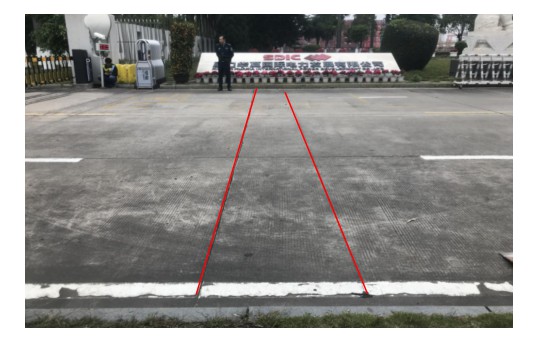

（1）根據圖紙要求開挖一條寬80cm深100cm的管道溝（尺寸根據現場情況調整），使用卷尺、拉線、標注筆將安裝位置區域標注出來。

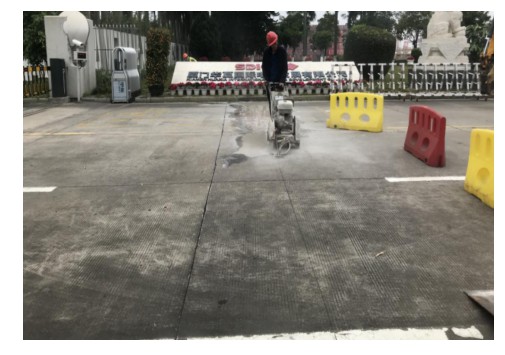

（2）使用路面切割機將路面進行切割，確保開挖基槽切口整齊。

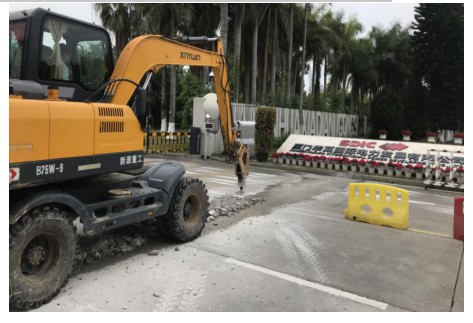

（3）使用氣稿或破碎機等設備進行切割路面破碎開挖。

（4）開挖基礎坑尺寸：寬度80cm、深度1000cm、長度根據現場道路情況確定尺寸。挖好基槽后做滲水層,在地基底部依次鋪設200mm碎石層、100mm 碎沙層,滲水層鋪平、夯實,防止設備下陷;如條件具備,可選10mm以下的碎石子,就可不使用沙子。根據地域的不同情況選擇是否做抽排水系統。將升降柱泄壓艙底部排水管連通90度PVC管外側口朝地面將積水引至地下自然滲水。

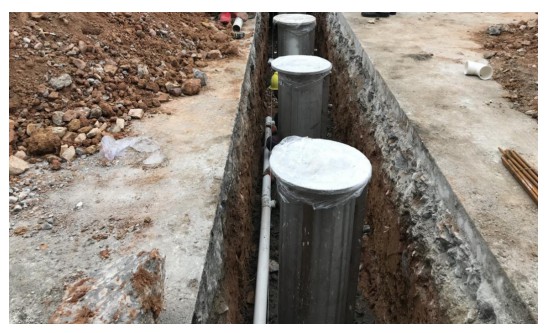

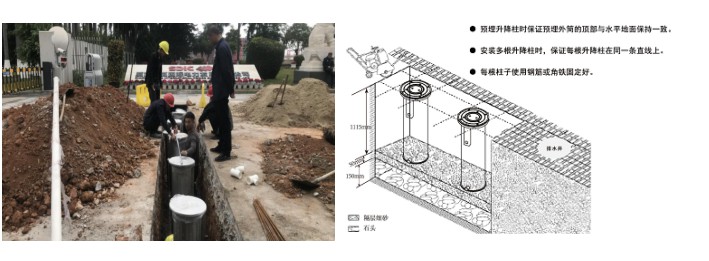

（5）布放設備，調整柱體間距及水平度。

（注意預埋升降柱時保證預埋外筒的項部與水平地面保持一致。安裝多根升降柱時，保證每根升降柱在同一條直線上。每根柱子使用鋼筋或角鐵固定好。）

（6）根據外桶表面預留排水孔的位置預埋排水管接至排水井。先用沙石把柱體固定好,預埋穿線管,用90度水管與升降柱底部排水管相連水管朝下擺放(自然滲水方式) , 用三通管、直通水管與每一根升降柱相連將水管引至蓄水池(需另建)或下水道。

（7）回填適量沙土，石子將設備固定好，至外桶表面預留的出線孔位置，預埋穿線管至控制系統安裝位置。

（注意：控制箱到每根升降柱需單獨布線管及線說，內穿控制線可與下放PVC管同時進行。控制線到升降柱接線口需留30mm長度。線頭處務必做好絕緣防水處理。）

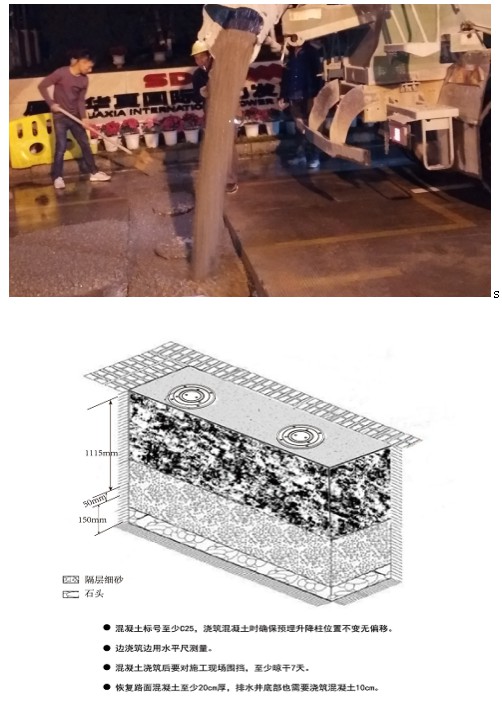

（8）將設備放入坑內,通電測試升降柱運行是否正常,設備正常回填適量沙土、石子將設備固定好,確保水平對稱,用C30混凝土緩慢且均勻的進行澆筑，直到與設備上表面水平。在澆筑時分多次澆灌水泥待柱體固定后,再次測量升降柱是否水平防止澆筑時將其挪動錯位使之傾斜后全部均勻澆灌直至表面水平。

（注意：邊澆筑邊用水平尺測量，混凝土澆筑后要對施工現場圍擋，至少晾干7天?；謴吐访婊炷林辽?0cm厚，排水井底部也需要澆筑混凝士10cm。）

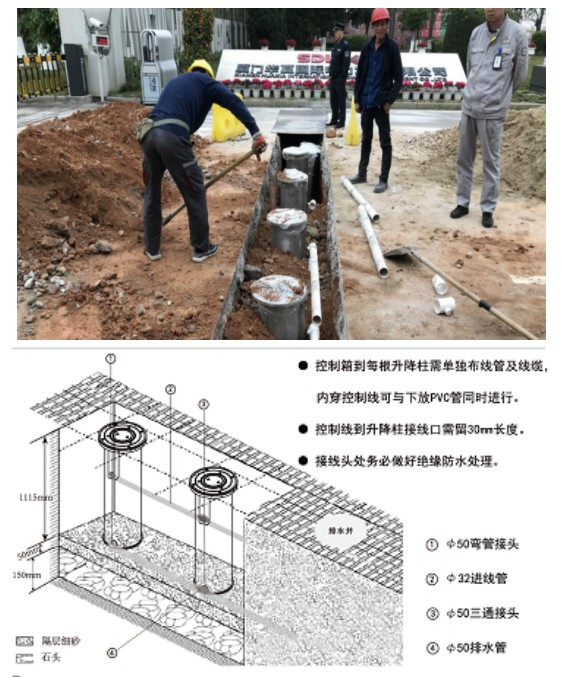

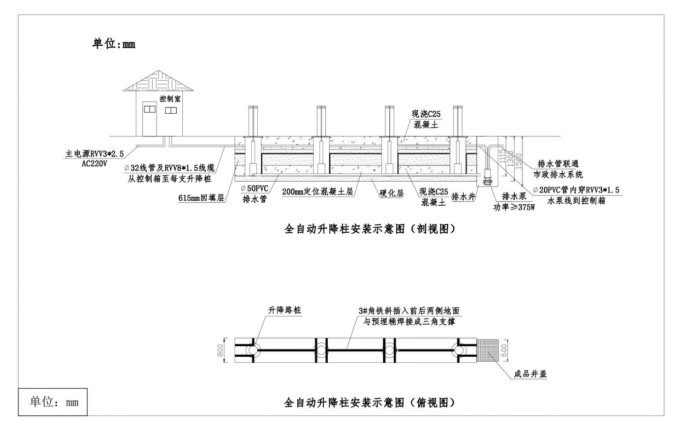

（10）升降柱安裝示意圖

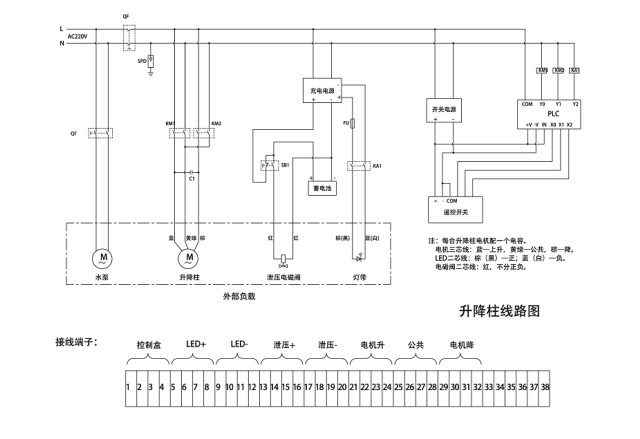

（11）升降柱接線圖
